PRODUCT AREA

產品專區

創新引領未來，品質鑄就輝煌。

彈性聯軸器
產品分類：

全國咨詢熱線： 15000337764

立即咨詢

·         結構：兩個帶凹形爪，具有高同心度的聯軸器套筒。

·         溫度范圍：取決于所選用的梅花形彈性環。

·         扭轉剛性：為了傳動系統的優化提供不同邵氏硬度的梅花形彈性環。

·         配合間隙：軸套連接0.01 - 0.05毫米。

·         材料：

·         聯軸器套筒：到450系列為高強度鋁制，從800系列起為鋼制。

·         彈性環：由精密模壓，極其耐磨并且耐熱穩定的塑料材質制成。

·         轉速：標準參見表格。

·         可選擇：外部緊固螺釘

·         技術參數：

·         額定扭矩：4 - 2.150 Nm

·         轉速可達20000轉/分鐘

·         6EK型彈性聯軸器產品特點：

·         非常好的同心度

·         高夾緊力

·         軸向安裝

·         易于安裝

·         緩沖減振

·         電絕緣

·         零背隙聯軸器

·         插入式

EK6 SERIES



2500

4500

9500

Type (Elastomer insert)

A

B

A

B

A

B

Rated torque (Nm)

TKN

1950

2450

5000

6200

10000

12500

Max. torque (Nm)

TKmax

3900

4900

10000

12400

20000

25000

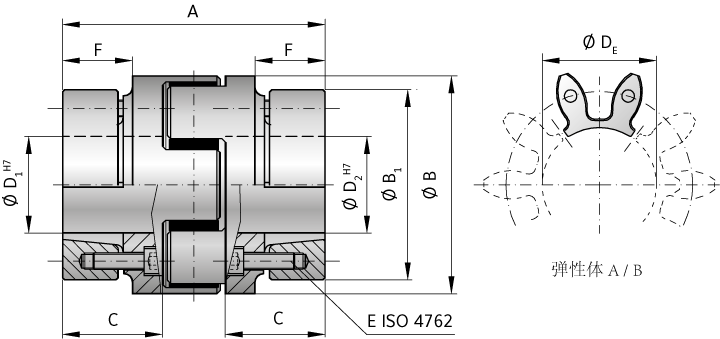

Overall length (mm)

A

177

227

282

Outside diameter (mm)

B/B1

160/158

225/208

290

Mounting length (mm)

C

70

90

112

Inside diameter range H7 (mm)

D1/2

40-95

50-130

60-170

Inside diameter range H7 (inch)

D1/2

1.600"-
3.700"

2.000"-
5.000"

2.400"-
6.500"

Inside diameter of elastomer (mm)

DE

95

130

170

Clamping screw (ISO 4762)

E

10x M10

10x M12

10x M16

Tightening torque of the
clamping screw (Nm)

E

60

100

160

Distance (mm)

F

51

66

80

Moment of inertia per Hub
(10-3 kgm2)

J1/J2

31,7

135,7

469,2

Approx. weight (kg)



15

35

73

Speed standard (min-1)



3.500

3.000

2.000

*Speed balanced (103min-1)



10

8

6,5

CAD Portal



2500

4500

9500

2D/3D Data
