金屬波紋管聯軸器
- 產品分類：
全國咨詢熱線： 15000337764
立即咨詢
§
· 結構：
· 兩側配有法蘭轂
· 金屬波紋管配有插件（10系列無插件）
· 波紋管和套環焊接相連
· 溫度范圍：-40到+ 300°C
· 配合間隙：軸套連接0.03 - 0.08毫米
· 使用壽命：按照技術規范操作，金屬波紋管聯軸器可持久耐用且無需維護。
· 材料：
· 波紋管由高彈性不銹鋼制成
· 套環材質：鋼制
· 特殊解決方案：如其他配合長度，特殊材料和ATEX技術要求可根據要求短時提供。
· BX1型工業型聯軸器的產品特點：
· 額定扭矩為10 - 100 K牛米
· 適用于高扭矩
· 結構緊湊，設計簡潔
· 易于安裝
· 零背隙，扭轉剛性
· 長度可變
· 高偏移值
|

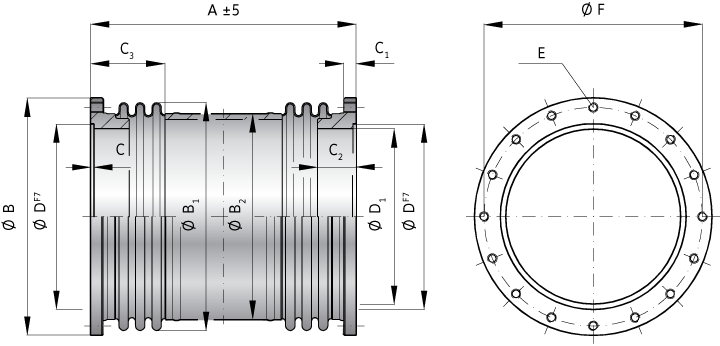

BX1系列 |
|
10 |
25 |
50 |
75 |
100 |
|
額定扭矩（KNm） |
T KN |
10 |
25 |
50 |
75 |
100 |
|
最大扭矩（KNm） |
T Kmax |
15 |
38 |
75 |
113 |
150 |
|
總長（mm） |
A ±5 |
125 |
380 |
450 |
580 |
640 |
|
法蘭外徑 |
乙 |
310 |
336 |
398 |
449 |
545 |
|
波紋管外徑±2（mm） |
B 1 |
300 |
323 |
370 |
412 |
520 |
|
管外徑 |
B 2 |
- |
273 |
324 |
360 |
460 |
|
適合長度 |
C + 0.5 |
4 |
五 |
6 |
10 |
15 |
|
螺紋深度 |
C 1 |
15 |
25 |
三十 |
36 |
36 |
|
輪轂長度 |
C 2 |
24 |
81 |
80 |
103 |
120 |
|
波紋管體長+3（mm） |
C 3 |
- |
121 |
133 |
165 |
165 |
|
定心直徑f7（mm） |
d |
265 |
260 |
310 |
350 |
440 |
|
中心直徑f7（英寸） |
d |
|||||
|
輪轂直徑+0.3（mm） |
D 1 |
250 |
240 |
290 |
320 |
390 |
|
輪轂直徑+0.3（英寸） |
D 1 |
|||||
|
緊固螺紋 |
? |
20xM12 |
24xM16 |
24xM20 |
20xM24 |
24xM24 |
|
緊固 |
? |
120 |
300 |
580 |
1000 |
1000 |
|
螺栓圓直徑±0.4（mm） |
F |
290 |
304 |
361 |
404 |
500 |
|
轉動慣量（10 -3 kgm 2） |
J ges。 |
101 |
548 |
1185 |
2725 |
7900 |
|
近似重量 |
|
8,3 |
27,8 |
43,7 |
80 |
151 |
|
軸向* |
最大。 |
3 |
五 |
6 |
7 |
8 |
|
側面 |
最大。 |
0,4 |
2,2 |
2,5 |
3 |
3,5 |
|
角度 |
最大。 |
1,5 |
1 |
1 |
1 |
1 |
|
扭轉剛度聯軸器（10 -3 kgm 2） |
|
20.000 |
9.000 |
15.500 |
23.000 |
35.000 |
|
軸向彈簧剛度波紋管（N / mm） |
|
985 |
3000 |
4300 |
3900 |
2800 |
|
橫向彈簧剛度（KN / mm） |
|
21 |
133 |
207 |
175 |
219 |
|
CAD門戶 |
|
10 |
25 |
50 |
75 |
100 |
|
2D / 3D數據 |
|
