金屬波紋管聯軸器

全國咨詢熱線： 15000337764

立即咨詢

§ 結構：

· 兩側配有可拆卸式聯軸器套筒

· 包括鍵槽

· 金屬波紋管配置插件（10系列無插件）

· 波紋管和套環焊接相連

§ 溫度范圍：-40到+ 300°C

§ 配合間隙：軸套連接0.03 - 0.08毫米

§ 材料：

· 波紋管由高彈性不銹鋼制成

· 套環材質：鋼制

§ 特殊解決方案：如其他配合長度，特殊材料和ATEX技術要求可根據要求短時提供。

§ BX4型工業型聯軸器的產品特點：

· 額定扭矩為10 - 100牛千米

· 適用于高扭矩

· 結構緊湊，設計簡潔

· 易于安裝

· 扭轉剛性

· 長度可變

· 高偏移值

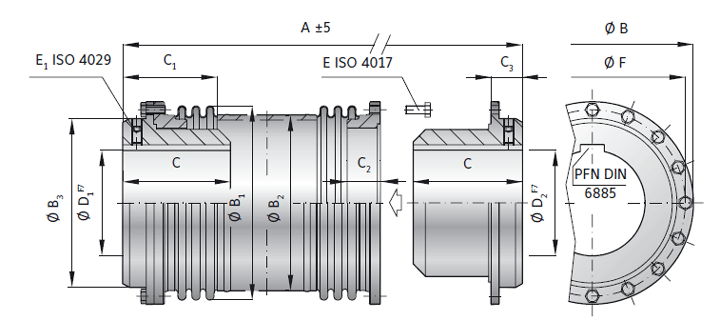

BX4系列		10	25	50	75	100
額定扭矩（KNm）	T _KN	10	25	50	75	100
最大扭矩（KNm）	T _Kmax	15	38	75	113	150
總長	A _±5	210	480	590	760	840
法蘭外徑	乙	310	336	398	449	545
波紋管外徑±2（mm）	B ₁	300	323	370	412	520
管外徑	B ₂	-	273	324	360	460
輪轂直徑	B ₃	255	260	310	350	440
適合長度	C	95	130	200	240	280
長度±3（mm）	C ₁	-	170	200	257	260
輪轂長度	C ₂	24	81	80	103	120
距離	C ₃	42	50	70	90	97
內徑可從?到?F7（mm）	D ₁ / D ₂	50-170	60-170	80-200	100-230	120-280

緊固螺釘ISO 4017 / 緊固扭矩（Nm）	?	20xM12 / 120	24xM16 / 300	24xM20 / 580	20xM24 / 1000	24xM24 / 1000
緊固螺釘ISO 4029 / 緊固扭矩（Nm）	E ₁	M12 / 100	M16 / 220	M20 / 450	M24 / 800	M24 / 800
螺栓圓直徑±0.4（mm）	F	290	304	361	404	500
轉動慣量（10 ^-3 kgm ²）	J _ges_。	492	1272	3270	6754	19350
近似重量		44,7	85	164	260	477
軸向	最大。	3	五	6	7	8
側面0ssaJtV0vjlCqryIJO79TQb5MaBOtfjoBbqL3qIOVAVTrDPaDJ0OaO3auw/ODMJqA1/6K15l7U+puXW8U2fi2ch984e7ymdrZEySCzx+jn//zpKBXAMEsaGFYH28xut4yS0DGs71f+TwJ/Fzb1I7gyByo718ICstg+0joL9BPW5Z835ZSvkQumZpvo1DuFbLD4M9blFRF10fn+Ecnjwl9E7q+YHnPEXZs004KkWp3OAwrJBCF+tCew==（mm）	最大。	0,4	2,2	2,5	3	3,5
角度±（度）	最大。	1,5	1	1	1	1
扭轉剛度耦合（10 ³ Nm / rad）		20.000	9000	15.500	23.000	35.000
CAD門戶		10	25	50	75	100
2D / 3D數據

發布時間：2023-04-02
