金屬波紋管聯軸器

全國咨詢熱線： 15000337764

立即咨詢

§ 結構：

· 兩側帶法蘭和可移動的帶槽錐形夾緊套環。

· 法蘭緊固螺釘也可以作為壓緊螺釘，用于帶插件的夾緊錐形金屬波紋管（10系列無插件）。

· 波紋管和套環焊接相連。

§ 溫度范圍：-40到+ 300°C（300°C時數值有可能降低）

§ 配合間隙：軸套連接0.03 - 0.08毫米

§ 使用壽命：使用壽命：按照技術規范操作，金屬波紋管聯軸器可持久耐用且無需維護。

§ 材料：

· 波紋管由高彈性不銹鋼制成

· 套環材料為鋼材

§ 特殊解決方案：如其他配合長度，特殊材料和ATEX技術要求可根據要求短時提供。

§ BX6型工業型聯軸器的產品特點：

· 額定扭矩為10 - 100 K牛米

· 適用于高扭矩

· 結構緊湊，設計簡潔

· 易于安裝

· 零背隙，扭轉剛性

· 長度可變

· 高偏移值

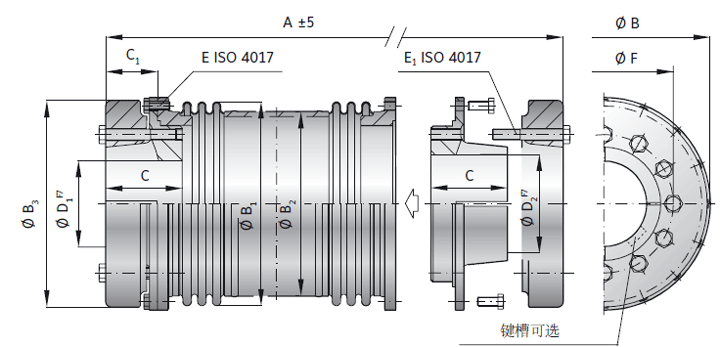

BX6系列		10	25	50	75	100
額定扭矩（KNm）	T _KN	10	25	50	75	100
最大扭矩（KNm）	T _Kmax	15	38	75	113	150
總長	A _±5	235	530	650	840	940
法蘭外徑	乙	310	336	398	449	545
波紋管外徑±2（mm）	B ₁	300	323	370	412	520
管外徑	B ₂	-	273	324	360	460
夾緊環直徑	B ₃	300	310	380	420	530
適合長度	C	90	110	140	170	200
距離	C ₁	55	74	99	130	150
內徑可從?到?F7（mm）	D ₁ / D ₂	70-170	80-170	100-200	130-230	150-280
內徑可從?到?F7（英寸）	D ₁ / D ₂
用于安裝法蘭的緊固螺釘ISO 4017 （mm）	?	20xM12	24xM16	24xM20	20xM24	24xM24
擰緊扭矩（Nm）	?	120	300	580	1000	1000
用于錐形夾緊環的緊固螺釘ISO 4017 （mm）	E ₁	8xM16	12xM16	12xM20	16xM20	12xM24
擰緊扭矩（Nm）	E ₁	200	250	300	350	600
螺栓圓直徑±0.4（mm）	F	210	220	250	290	360
轉動慣量（10 ^-3 kgm ²）	J _ges_。	828	1535	3799	8277	24876
近似重量		60	93	168	280	550
軸向*	最大。	3	五	6	7	8
側面0ssaJtV0vjlCqryIJO79TQb5MaBOtfjoBbqL3qIOVAVTrDPaDJ0OaO3auw/ODMJqA1/6K15l7U+puXW8U2fi2ch984e7ymdrZEySCzx+jn//zpKBXAMEsaGFYH28xut4yS0DGs71f+TwJ/Fzb1I7gyByo718ICstg+0joL9BPW5Z835ZSvkQumZpvo1DuFbLD4M9blFRF10fn+Ecnjwl9E7q+YHnPEXZs004KkWp3OAwrJBCF+tCew==（mm）	最大。	0,4	2,2	2,5	3	3,5
角度±（度）	最大。	1,5	1	1	1	1
扭轉剛度耦合（10 ³ Nm / rad）		20.000	9000	15.500	23.000	35.000

CAD門戶		10	25	50	75	100
2D / 3D數據
