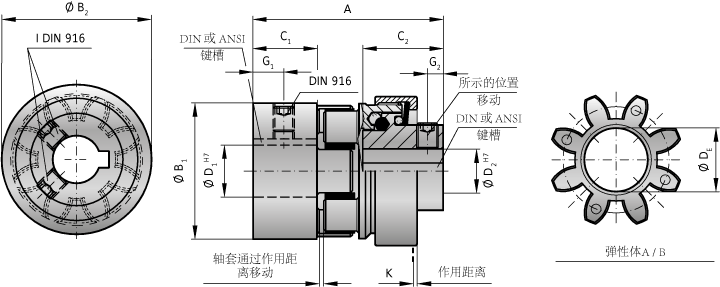

ESL系列

五

10

20

60

150

類型（彈性體插入物）

額定扭矩（Nm）

T _KN

調整范圍*可能
從 - 到（約值）（Nm）

T _KN

1-5

1-12

3-19

5-60

20-150

總長（mm）

一個

34

45

64

80

90

輪轂直徑

B ₁

25

32

42

56

66,5

輪轂直徑

B ₂

29

32

46

59

75

適合長度

C ₁

12,5

12

25

三十

35

適合長度

C ₂

11,5

20

22

31

35

內徑
從?到?H7（mm）

D ₁

6-15

6-18

8-25

12-32

19-38

內徑
從?到?H7（mm）

D ₂

6-10

6-12

8-19

12-24

19-32

內徑最大 （彈性體）?（mm）

D _E.

10,5

14,2

19,2

26,2

29,2

內徑
?至?H7（英寸）

D ₁

0.250“ -
0.500”

0.250“ -
0.625”

0.375“ -
0.875”

0.500“ -
1.250”

0.750“ -
1.375”

內徑
?至?H7（英寸）

D ₁

0.250“ -
0.375”

0.250“ -
0.437”

0.375“ -
0.625”

0.500“ -
0.875”

0.750“ -
1.250”

距離

G ₁

五

6

9

11

12

距離

G ₂

2,5

3,5

4

4

4

螺釘DIN 916

我₁

約。重量

0,05

0,15

0,2

0,5

1

內部時刻

（10 ^-3 kgm ²）

J _ges

0,01

0,02

0,08

0,15

0,5

驅動路徑

0,6

0,6

0,7

1,1

1,4

CAD門戶

五

10

20

60

150

2D / 3D數據
