連接軸
- 產品分類：
全國咨詢熱線： 15000337764
立即咨詢
§ 結構：
· 帶平衡的夾緊套環和一側螺釘ISO4762。
· 安裝和拆卸時使用可拆卸式間隔套筒，無需移動已安裝的傳動或從動設備。
· 間隔套筒萬向置于夾緊套環內部。
§ 溫度范圍：-30到+ 120°C
§ 間隙：通過粘著力極強的卡箍連接，絕對無背隙。
§ 使用壽命：按照技術規范操作，連接軸可持久耐用且無需維護。
§ 配合間隙：軸套連接0.01 - 0.05毫米。
§ 材料：
· 波紋管由高彈性不銹鋼制成
· 間隔套筒：鋁制，從300系列為鋼制可選擇：采用CFK構造
· 夾緊套環到60系列為鋁制，從150系列起為鋼制
§ 技術參數：
· 額定扭矩：10 - 800 Nm
· 轉速取決于甲型總長度，請聯系R + w ^公司。
§ ZA1型連接軸的產品特點：
· 安裝和拆卸時無需移動已安裝的傳動或從動設備
· 標準長度可達6米
· 無需使用中間支承
· 具有錯位補償功能
· 零背隙，扭轉剛性
· 用于橋接較大的軸距
· 間隔套筒可徑向移除
|

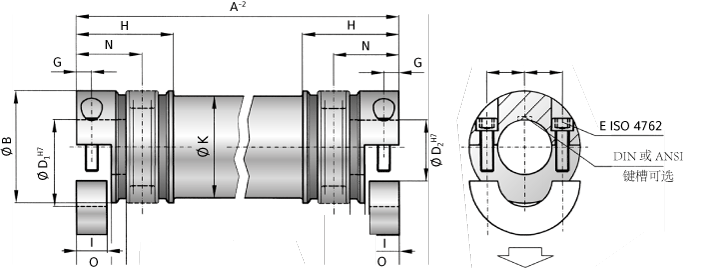

ZA系列 |
|
10 |
三十 |
60 |
150 |
200 |
300 |
500 |
800 |
|
額定扭矩（Nm） |
TKN |
10 |
三十 |
60 |
150 |
200 |
300 |
500 |
800 |
|
總長度分鐘。到最大 （毫米） |
A -2 |
110 - 6000 |
140 - 6000 |
170 - 6000 |
190 - 6000 |
210 - 6000 |
250 - 6000 |
260 - 6000 |
260 - 6000 |
|
外徑夾緊輪轂 |
乙 |
40 |
55 |
66 |
81 |
90 |
110 |
123 |
134 |
|
適合長度 |
C |
16 |
27 |
31 |
35,5 |
40,5 |
43 |
50 |
48 |
|
內徑可從?到?H7（mm） |
D1/2 |
5 - 20 |
10 - 28 |
12 - 32 |
19 - 42 |
22-45 |
30 - 60 |
35 - 60 |
40 - 72 |
|
內徑可從?到?H7（英寸） |
D1/2 |
0.250“ - |
0.437“ - |
0.500“ - |
0.750“ - |
0.875“ - |
1.250“ - |
1.500“ - |
1.625“ - |
|
使用鍵槽 - 最大 ?H7（mm） |
D1/2 |
17 |
23 |
29 |
36 |
45 |
60 |
60 |
66 |
|
夾緊螺釘ISO 4762 |
? |
M4 |
M6 |
M8 |
M10 |
M12 |
M12 |
M16 |
2x M16 |
|
安裝螺釘?shù)木o固扭矩（Nm） |
? |
五 |
15 |
40 |
70 |
110 |
130 |
200 |
250 |
|
中心距離 |
F |
15 |
19 |
23 |
27 |
31 |
39 |
41 |
48 |
|
距離 |
G |
五 |
7,5 |
9,5 |
11 |
12,5 |
13 |
17 |
18 |
|
波紋管長度 |
H |
44,5 |
57,5 |
71 |
78 |
86 |
94 |
110 |
101 |
|
距離 |
一世 |
38,5 |
51 |
61 |
69 |
75,5 |
81 |
96 |
89 |
|
螺釘ISO 4762 |
? |
4x M4 |
6x M4 |
6x M5 |
8x M6 |
8x M6 |
8x M8 |
8x M8 |
10x M8 |
|
裝配螺釘?shù)木o固扭矩（Nm） |
? |
3 |
4 |
7 |
10 |
12 |
三十 |
三十 |
40 |
|
外徑管截面 |
? |
35 |
50 |
60 |
76 |
90 |
100 |
110 |
120 |
|
螺栓孔圓?（mm） |
大號 |
45 |
62,5 |
71,5 |
88 |
100 |
120 |
132 |
138 |
|
外徑法蘭 |
中號 |
52 |
70 |
80 |
98 |
110 |
135 |
148 |
153 |
|
軸平均值 |
? |
25 |
34 |
41 |
47 |
52 |
56 |
66 |
64 |
|
額定扭矩：10 - 800 Nm |
|||||||||
|
選擇總長度A后，請聯系R + W以獲得最大速度。 |
|||||||||
|
CAD門戶 |
|
10 |
三十 |
60 |
150 |
200 |
300 |
500 |
800 |
|
2D / 3D數據 |
|
