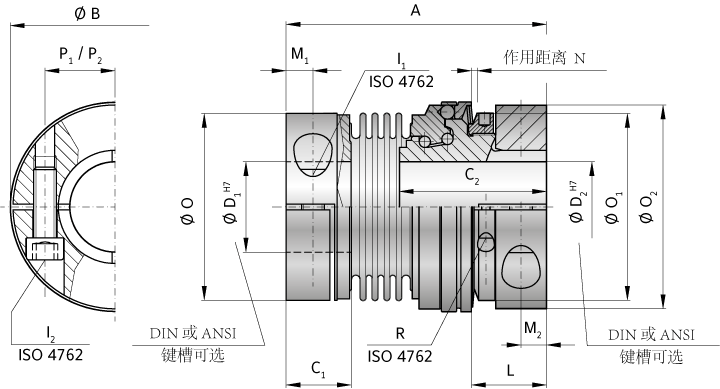

SL2系列

三十

60

150

300

調整范圍*從 - 到（Nm）

T _KN

總長

一個

80

93

112

126

驅動環直徑

乙

63

74

92

118

輪轂長度

C ₁ / C ₂ /

21/45

53分之23

63分之28

34/72

孔直徑從?到?H7（mm）

D ₁ / D ₂

12-32 / 12-30

16-35 / 16-35

19-42 / 19-48

22-60 / 22-60

ISO 4762螺絲

我₁ / I ₂

M6

M8

M10

M12

擰緊扭矩（Nm）

我₁ / I ₂

15

40

75

130

與驅動環邊緣的距離

大號

22

26

32

35

距離

M ₁ / M ₂

7,5 / 7,5

9,5 / 9

11/11

13/12

驅動路徑

?

1,3

1,5

1,8

2

夾緊輪轂?，（聯軸器端）（mm）

?

55,5

66

82

110

調節螺母?（mm）

O ₁

55

66

82

100

夾緊環?，（扭矩限制器端）（mm）

O ₂

59

72

90

112

中心之間的距離，
波紋管側/安全元件

P ₁ / P ₂

20 / 21,5

23/25

27/33

39/41

調節螺母的夾緊螺釘

[R

M3

M3

M3

M4

擰緊扭矩（Nm）

[R

2

2

2

4,5

約。重量

0,4

0,7

1,2

2,8

約。D max的轉動慣量 （10 ^-3 kgm ²）

J _ges

0,2

0,8

1,4

6,2

扭轉剛度（10 ³ Nm / rad）

31

72

141

157

橫向±最大。（毫米）

0,2

0,2

0,2

0,25
