彈性聯軸器
產品分類：

全國咨詢熱線： 15000337764

立即咨詢

§  結構：

·         兩個帶凹形爪，具有高同心度的聯軸器套筒

·         配合間隙H7+鍵槽DIN6885+緊固螺釘DIN916或者使用預鉆孔方式

§  溫度范圍：取決于所選用的梅花形彈性環。

§  扭轉剛性：為了傳動系統的優化提供不同邵氏硬度的梅花形彈性環。

§  配合間隙：軸套連接0.01 - 0.05毫米。

§  材料：

·         聯軸器套筒：到450系列為高強度鋁制，從800系列起為鋼制

·         彈性環：由精密模壓，極其耐磨并且耐熱穩定的塑料材質制成

§  轉速：標準參見表格。 超過10000轉/分鐘時聯軸器必須使用精細動平衡(請注明)。

§  技術參數：

·         額定扭矩：0.5 - 2.150 Nm

·         轉速可達28000轉/分鐘

§  EK1型彈性聯軸器產品特點：

·         經濟型結構式樣

·         軸向安裝

·         可根據客戶的特殊應用要求進行調整修改

·         良好的同心度

·         緩沖減振

·         電絕緣

·         插入式

·         由于鍵槽連接，間隙很小

EK1 SERIES



2

5

10

20

60

150

300

450

800

2500

4500

9500

Type (Elastomer insert)

A

B

C

A

B

C

A

B

C

A

B

C

A

B

C

A

B

C

A

B

C

A

B

C

A

B

C

A

B

C

A

B

C

A

B

C

Rated torque (Nm)

TKN

2

2,4

0,5

9

12

2

12,5

16

4

17

21

6

60

75

20

160

200

42

325

405

84

530

660

95

950

1100

240

1950

2450

5000

6200

10000

12500

Max. torque (Nm)

TKmax

4

4,8

1

18

24

4

25

32

6

34

42

12

120

150

35

320

400

85

650

810

170

1060

1350

190

1900

2150

400

3900

4900

10000

12400

20000

25000

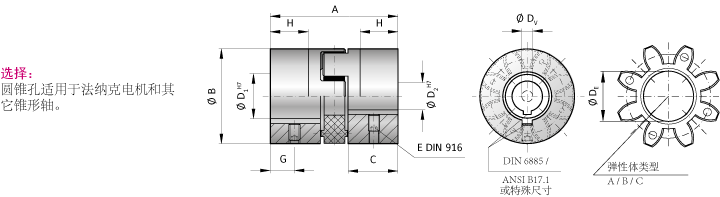

Overall length (mm)

A

20

34

35

66

78

90

114

126

162

213

272

341

Outside diameter (mm)

B/B1

15

25

32

42

56

66,5

82

102

136,5

160/155

225/190

290/240

Mounting length (mm)

C

6,5

12

12

25

30

35

45

50

65

88

113

142

Inside diameter (pilot bored) (mm)

DV

3

4

6

7

9

14

16

22

29

30

40

50

Inside diameter range H7 (mm)

D1/2

3-9

6-15

6-18

8-25

12-32

19-38

20-45

28-60

32-80

30-95

40-130

50-170

Inside diameter range H7 (inch)

D1/2

0.125"-
0.313"

0.250"-
0.437"

0.250"-
0.625"

0.375"-
0.875"

0.500"-
1.250"

0.750"-
1.375"

0.875"-
1.750"

1.125"-
2.250"

1.375"-
3.125"

1.250"-
3.700"

1.580"-
5.000"

2.000"-
6.500"

Inside diameter of elastomer (mm)

DE

6,2

10,2

14,2

19,2

26,2

29,2

36,2

46,2

60,5

79

113

145

Set screws (DIN 916)

E

siehe Tabelle (abh?ngig vom Bohrungsdurchmesser)**

Distance (mm)

G

3

5

6

9

11

12

15

17

30

25

30

40

Possible shortening length (mm)

H

4

6

6

19

22

26

32

37

43

69

89

110

Moment of inertia per Hub
(10-3 kgm2)

J1/J2

0,0001

0,001

0,003

0,02

0,06

0,1

0,4

1,1

12

40

147

480

Approx. weight (kg)



0,008

0,03

0,08

0,15

0,35

0,6

1,1

1,7

11

12,5

25

53

Speed standard (min-1)



15.000

15.000

13.000

12.500

11.000

10.000

9.000

8.000

4.000

3.500

3.000

2.000

*Speed balanced (103min-1)



60

67

45

57

65

43

53

63

40

45

50

35

31

31

25

22

26

18

22

26

16

16

17

12

13

13

8

10

8

6,5
