安全型聯軸器
- 產品分類：
全國咨詢熱線： 15000337764
立即咨詢

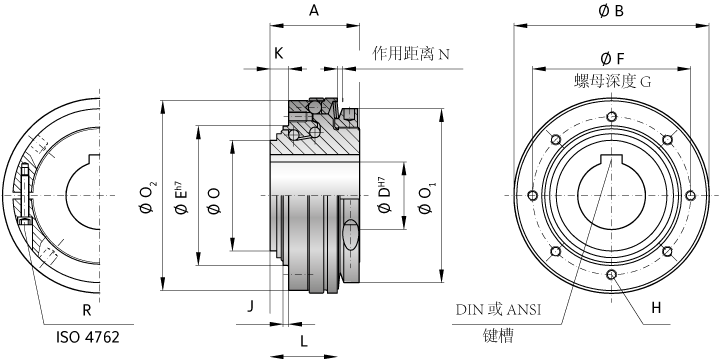

§ 結構：
· 鍵槽按照DIN6885標準或是配以英制尺寸。
· 剛性結構，緊湊設計下的零背隙安全部件。
§ 溫度范圍：-30到+120° C
§ 使用壽命：按照技術規范操作，安全型聯軸器可持久耐用且無需維護
|
SLP系列 |
|
三十 |
60 |
150 |
300 |
|
調整范圍從 - 到（Nm） |
T KN |
10-35 |
30-80 |
40-100 |
200-350 |
|
總長 |
一個 |
三十 |
35 |
41 |
48 |
|
驅動環直徑 |
乙 |
63 |
74 |
92 |
118 |
|
定心直徑h7（mm） |
d |
43 |
53 |
68 |
85 |
|
孔直徑從?到?H7（mm） |
? |
12-25,4（28）* |
16-32（34）* |
19-44（46）* |
22-54（58）* |
|
螺栓孔圓直徑±0.2（mm） |
F |
48 |
60 |
75 |
95 |
|
螺紋深度+1（mm） |
G |
五 |
6 |
7 |
9 |
|
緊固螺紋 |
H |
8xM4 |
8xM4 |
8xM5 |
8xM6 |
|
定心長度-0.2（mm） |
? |
2 |
2 |
3 |
3 |
|
距離 |
? |
6 |
7 |
9 |
9 |
|
與驅動環邊緣的距離 |
大號 |
23 |
26 |
32 |
36 |
|
驅動路徑 |
? |
1,3 |
1,5 |
1,8 |
2 |
|
底座?（mm） |
? |
35 |
42 |
54 |
70 |
|
調節螺母?（mm） |
O 1 |
55 |
66 |
82 |
100 |
|
法蘭?-0.2（mm） |
O 2 |
58 |
72 |
87 |
110 |
|
調節螺母的夾緊螺釘 |
[R |
M3 |
M3 |
M3 |
M4 |
|
擰緊扭矩（Nm） |
[R |
2 |
2 |
2 |
4,5 |
|
約。重量 |
0,2 |
0,35 |
0,7 |
1,1 |
|
|
約。D max的轉動慣量 （10 -3 kgm 2） |
J ges |
0,1 |
0,4 |
1,1 |
2,3 |
|
CAD門戶 |
|
三十 |
60 |
150 |
300 |
|
2D / 3D數據 |
|
