安全型聯軸器
產品分類：

全國咨詢熱線： 15000337764

立即咨詢

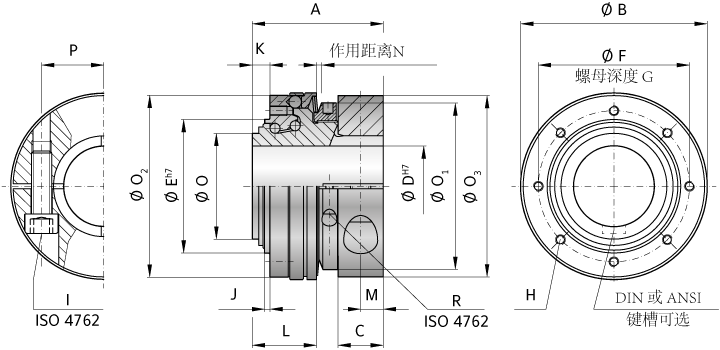

§  結構：

·         帶夾緊套環和一側螺釘ISO4762。

·         剛性結構，緊湊設計下的零背隙安全部件。

§  溫度范圍：-30到+ 120°C

§  使用壽命：按照技術規范操作，安全型聯軸器可持久耐用且無需維護

§  配合間隙：軸套連接0.01 - 0.05毫米。

§  功能系統：

·         W =角度同步嚙合（標準）

·         d =多位置60°，可選擇30,45或90°

§  設計/產品特點：

·         極輕結構

·         相較標準結構系列，重量減少高達60％的

·         扭矩提高50％

·         經過彈簧預應力的滾珠止動原理的證明，絕對無背隙

·         抗腐蝕

§  SLN型安全聯軸器產品特點：

·         一體式軸承適用于齒式皮帶輪或鏈輪

·         結構緊湊，設計簡潔

·         安全型聯軸器的扭矩?zé)o級可調

·         粘著力極強的卡箍連接

·         易于安裝

SLN系列



三十

60

150

300

調整范圍*從 - 到（Nm）

TKN

10-35

30-80

40-135

30-80

60-120

100-200

40-100

100-200

150-300

200-350

300-450

400-550

550-700

總長

一個

45

53

63

72

驅動環?（mm）

乙

62

74

92

118

夾緊長度

C

14

18

22

24

孔直徑從?到?H7（mm）

d

12-30

16-35

19-42

22-60

孔徑為DIN 6885，從?到?H7

d

12-25,4

16-32

19-37

22-54

導程直徑h7（mm）

?

43

53

68

85

螺栓孔圓直徑±0.2（mm）

F

48

60

75

95

螺紋深度+1（mm）

G

五

6

7

9

緊固螺紋

H

8xM4

8xM4

8xM5

8xM6

螺釘ISO 4762

一世

M6

M8

M10

M12

擰緊扭矩（Nm）

一世

15

40

75

130

定心長度-0.2（mm）

?

2

2

3

3

距離

?

6

7

9

9

與驅動環邊緣的距離

大號

23

26

32

36

距離

中號

7,5

9

11

12

驅動距離

?

1,3

1,5

1,8

2

?基本元素

?

35

42

54

70

?調節螺母

O 1

55

66

82

100

?法蘭-0.2（mm）

O 3

58

72

87

110

?卡環（mm）

P

59

72

90

114

中心距離

[R

21,5

25

33

41

調節螺母的夾緊螺釘ISO 4762

[R

M3

M3

M3

M4

擰緊扭矩（Nm）



2

2

2

4,5

約。重量

0,3

0,5

0,8

1,5

約。D max的轉動慣量（10-3 Kgm 2）

Jges

0,15

0,3

1

3
